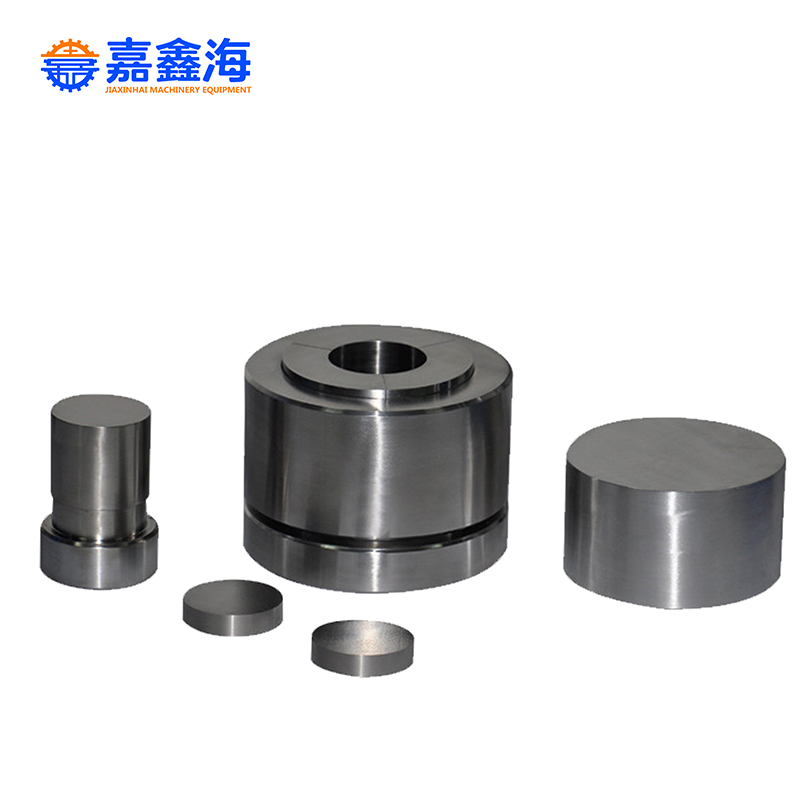

圓柱形開瓣模具又稱為易退模組合型模具，也是實驗室比較常見的壓片模具，一般是由三個內芯組合成一個圓柱形腔體，該腔體直徑尺寸即是粉末樣品壓制成型后的尺寸，后通過圓形套筒把三個內芯套住固定為一個整體。壓制完成后，通過快速拆解模具套筒即分離三個內芯，壓制的粉末樣品直接取樣，無需經過脫模環節，避免脫模過程中對樣品二次沖擊導致的樣品斷裂斷層或破損。開瓣模具主要用于壓制一些不易成型或不易退膜的粉末樣品。配合壓片機使用，可將溴*化鉀（KBr）、氯化鈉（NaCl）、二氧化硅（SiO?）、氧化鋁（Al?O?）、氧化鋯（ZrO2）等各種粉末材料壓制成型，并制作出各種圓形試片、柱體或其他形狀進行科學分析研究；現已廣泛應用于科研、教學、催化、檢測、制藥、化工以及新材料研發等各個領域，可替代同類進口產品。
選型指南：圓柱形易退模開瓣模具屬于實驗室耗材，一般由模具底座、模具內芯（三個瓣）、模具套筒、模具壓桿、模具墊片和模具退膜套等六部分組成，接受非標定制各種規格，貨期一般為3-20天。常用模具尺寸在Φ3-Φ40mm之間，規格有：Φ3、Φ5、Φ6、Φ7、Φ8、Φ10、Φ12、Φ12.7、Φ13、Φ15、Φ18、Φ20、Φ25、Φ30、Φ32、Φ35、Φ40、Φ100mm等。
模具使用操作步驟：
1、將模具按照模具操作示意圖組裝好，并將腔體內裝好樣品；
2、將模具放置在壓片機的中心位置，加壓到樣品所需的壓力；
3、將模具從壓片機中拿出，按照模具退模示意圖拿掉模具底座，裝上退模套，放置到壓片機中心位置；
4、輕輕轉動壓片機手輪，用絲杠將樣品從模具套中頂出；
5、將模具從壓片機中取出，并輕輕取出樣品；
技術參數：
型號 | JMK-YD圓形開瓣模具 |
模具材質 | 合金工具鋼：Cr12MoV |
壓頭硬度 | HRC60-HRC62 |
樣品尺寸 | Φ50、Φ60mm(M) |
腔體深度 | 55mm(N) |
外形尺寸 | Φ115×150mm、Φ127×150mm(L×N) |
模具重量 | 14Kg、20Kg |
模具使用及保養：
模具每次使用時候應先將模具表面用無塵紙將模具擦干凈以免模具上的防銹油影響到樣品的測試結果，加壓時注意不得超過模具的承受壓力。模具使用后要及時將模具上的樣品清理干凈以免腐蝕模具，長時間不使用需要將模具涂上防銹油，放置在干燥的環境中保存。
1、將模具放置壓片機的中心位置，加壓時不得超過模具的承受能力。
2、模具表面如有樣品殘留無法清除，請不要用化學試劑清洗及浸泡；
3、模具長時間不使用，可以在模具的表面涂抹上防銹油以免模具生銹；
4、模具長時間不使用，需要將模具放置在干燥環境中保存。
